Estrutura leve, porém resistente construída em tubos, chapas e perfilados de aço
soldados elétricamente com acabamento em pintura de esmalte sintético a
base de poliuretano na cor laranja segurança padrão ZELOSO ®.

Uma roda giratória e duas fixas. Todas com rolamentos de esfera blindados e lubrificados.

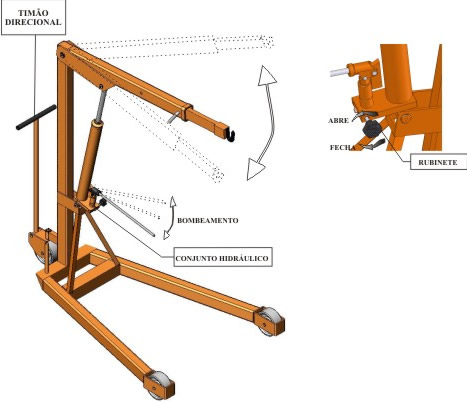

O GUINCHO tem os movimentos de elevação e descida da lança
acionados pelo avanço e retorno do pistão do conjunto hidráulico. O sistema
de acionamento através do bombeamento manual libera energia hidráulica
para o cilindro avançando o pistão. O avanço do pistão resulta na elevação
da lança. Para abaixar a lança, a pressão hidráulica é aliviada, provocando
o deslocamento do óleo hidráulico para o reservatório. A ação da gravidade
aciona a retração do pistão resultando na descida da lança.
O deslocamento do guincho é simples, através de um timão direcional ele pode ser
puxado para qualquer lugar , sendo transportado com facilidade.

Para elevação da lança, primeiro feche o rubinete da válvula de descarga e em
seguida bombeie a alavanca de modo que eleve a carga até a altura desejada.

Para descida da lança, abra o rubinete de forma suave para controlar a velocidade
de descida para que não desça de forma brusca.

• Verifique o GUINCHO quanto a danos aparentes, limpeza geral e
ausência de obstáculos em seu percurso.
• Elimine todas as particulas e eventuais contaminantes, dando ênfase as
regiões dos eixos das rodas, dos rodizios e cilindros.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 1,5L )

• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as rodas quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.

• Sempre que desejar verificar o perfeito funcionamento do GUINCHO
HIDRAULICO e após ter efetuado qualquer operação de manutenção
ou montagem ou desmontagem, proceda ao seguinte teste.

Feche o Rubinete e acione a alavanca (sem carga)até o fim do curso do
pistao, em seguida abra o rubinte para baixar a lança, repita o processo com a
carga máxima (quando a lança recolhida) ou com carga adequada (quando a lança
estiver estendida).

LIMPEZA GERAL

A limpeza do GUINCHO HIDRÁULICO é efetuada com produtos neutros
normais para limpeza. Não se deve usar de maneira nenhuma materiais e
produtos abrasivos ou nocivos à pintura.

LIMPEZA DO CILINDRO HIDRÁULICO

Mantenha o pistão sempre limpo, livre de qualquer tipo de particulas,
principalmente partículas metálicas.

OPERAÇÃO E SEGURANÇA

A operação do GUINCHO é simples e segura, podendo ser executada
por uma única pessoa.

REGRAS DE SEGURANÇA NA OPERAÇÃO

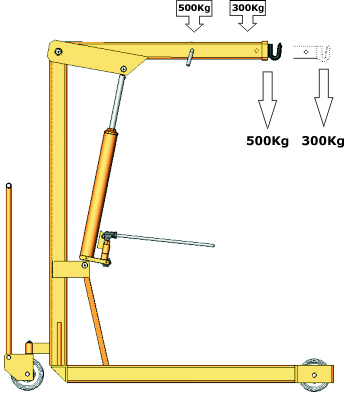

• Nunca ultrapasse o limite de carga do GUINCHO (1000 Kg);
• Não utilize o GUINCHO em rampas;
• Não utilize o GUINCHO em pisos acidentados;
• Certifique-se que a carga a ser elevada esteja bem segura;
• Respeite as normas de segurança de sua empresa.
